Les diagrammes de Feynman

Les diagrammes de Feynman sont des représentations graphiques utilisées pour visualiser et calculer les probabilités d'interactions entre particules élémentaires. Ils ont été introduits dans les années 1940 par Richard Feynman pour simplifier les calculs complexes de l'électrodynamique quantique (QED). Chaque diagramme correspond à un terme mathématique d'une expansion perturbative de l'amplitude de transition d'un processus physique donné.

Ces diagrammes ne sont pas de simples illustrations, mais des outils de calcul rigoureux : ils traduisent une intégrale de chemin ou une série de termes du développement perturbatif de la théorie. Leur interprétation repose sur une correspondance stricte entre les lignes, les noeuds, et les facteurs mathématiques associés à chaque élément.

Chaque diagramme est composé des éléments suivants :

• Lignes externes. - Elles représentent les particules initiales (entrant dans l'interaction) et les particules finales (sortantes).
• Lignes internes. - Elles symbolisent les particules dites virtuelles, qui ne sont pas observables directement mais qui sont échangées pendant l'interaction. Elles correspondent à des propagateurs dans l'intégrale.
• Vertex (sommets). - Points où les lignes se rejoignent, représentant des interactions élémentaires entre champs. Chaque vertex correspond à un terme du lagrangien d'interaction (par exemple, le couplage entre un électron, un positron et un photon dans la QED).

Chaque type de ligne a une signification précise : une ligne droite avec une flèche représente un fermion (comme un électron), une ligne ondulée correspond à un boson de jauge (comme le photon), une ligne en tire-bouchon représente un gluon, une ligne en pointillé peut symboliser un boson (comme le pion ou le boson de Higgs).
-

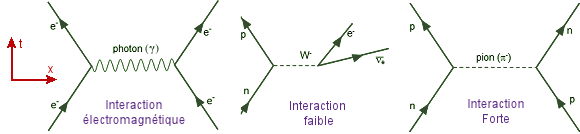

Exemples de diagrammes de Feynman.

Le sens des flèches ne reflète pas nécessairement la direction physique du mouvement mais celle du flux de charge ou de nombre quantique.

- Les règles pour construire et interpréter un diagramme de Feynman sont formalisées dans les règles de Feynman, spécifiques à chaque théorie quantique des champs (QED, QCD, électrofaible, etc.). Ces règles associent : une expression mathématique à chaque ligne (le propagateur de la particule), un facteur de couplage à chaque vertex, et des intégrations sur les énergies ou impulsions des particules virtuelles.

La somme sur tous les diagrammes possibles à un ordre donné donne l'amplitude de probabilité pour qu'un processus ait lieu, par exemple la diffusion d'un électron par un photon (diffusion Compton), l'annihilation e⁺e⁻ → μ⁺μ⁻, ou encore le processus e⁻e⁺ → e⁻e⁺ via échange de bosons virtuels.

Les diagrammes de Feynman ont plusieurs fonctions :

• Organisation du calcul. - Ils décomposent des expressions compliquées en blocs élémentaires manipulables.
• Visualisation des processus. - Ils permettent de « voir » quels chemins d'interaction contribuent à un processus donné.
• Intuition physique. - Ils aident à comprendre quels types d'échanges de particules sont dominants à une énergie donnée.
• Classement en ordre de perturbation. - Chaque diagramme a un ordre en fonction de la constante de couplage (ex. : α en QED), ce qui permet d'approcher les amplitudes avec une précision croissante.

Malgré leur apparence simple, les diagrammes de Feynman ne représentent pas des trajectoires de particules réelles dans le temps. Ils sont des outils abstraits dans un formalisme relativiste, où les particules peuvent se propager dans toutes les directions du diagramme (pas nécessairement « passé → futur »).

Dans les théories plus complexes comme la chromodynamique quantique (QCD), les diagrammes de Feynman deviennent plus riches et plus nombreux à cause des interactions entre bosons de jauge eux-mêmes, ce qui rend les calculs plus difficiles et fait parfois appel à des méthodes non perturbatives (comme les simulations sur réseau ou les techniques topologiques).
